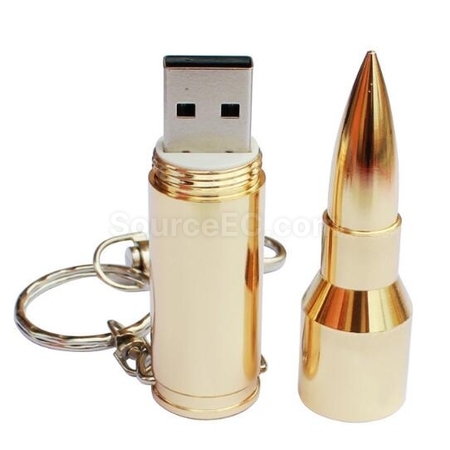

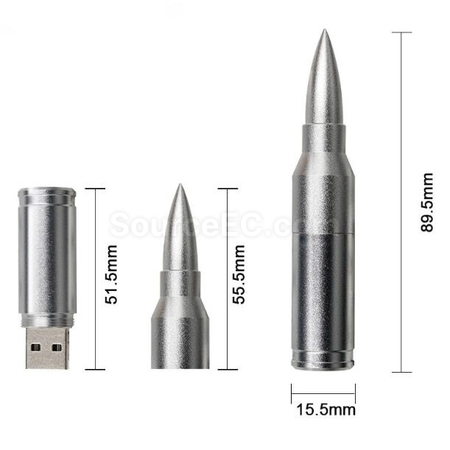

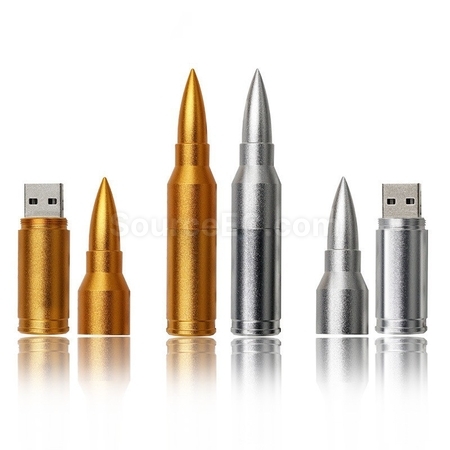

子彈型USB隨身碟

在數位時代的今天，我們身邊總是充滿各種多樣化的數位設備，例如手機、相機、電腦等等，這些電子產品中，儲存著我們珍貴的記憶和重要的資訊，但是當我們需要將這些資料傳輸到其他設備上時，USB讀卡器便是實現這項目的而出現的原因。USB讀卡器在現代生活中扮演著不可或缺的角色，能夠通過USB接頭與電腦或其他數位設備進行快速便捷的資料傳輸，無論是傳輸數位相機中的照片、手機中的音樂，還是從記憶卡中提取重要檔案，USB讀卡器都能幫助我們輕鬆實現這些任務。USB讀卡器做為USB客製化禮品中重要的一環，揭示USB讀卡器的原理和發明過程，讓我們對這一小小設備背後的技術有更深入的了解。




USB讀卡器的基本介紹



USB讀卡器的定義與功能

USB讀卡器具有連接數位設備和資訊科技領域的功能，可以通過USB接頭，將記憶卡或存儲裝置中的資料讀取到電腦或其他數位設備中，或將資料從這些設備寫入到記憶卡中；USB讀卡器可以與各種數位設備兼容，如數位相機、攝像機、手機、平板電腦、筆記型電腦等，無論是傳輸照片、音樂、影片，還是備份重要檔案，都能提供高速、安全的資料傳輸解決方案。

在資訊科技領域，USB讀卡器為數位醫療設備、監控系統、嵌入式系統等提供了資料傳輸和存儲的接頭；此外，USB讀卡器還廣泛應用於資料恢復和數據分析等領域，為專業人士提供了必要的工具。無論是業務人士、攝影愛好者還是普通用戶，我們都能享受到它帶來的便利和效率。





USB讀卡器原理



USB接頭的基礎知識

連接器：USB接頭通常由兩種連接器組成，分別是A型連接器和B型連接器；A型連接器連接到主機端如電腦，B型連接器連接到外部設備端如USB讀卡器。
線路：USB接頭使用四條線路進行數據傳輸，其中兩條線路用於數據傳輸，即數據傳輸線D+和D-，另外兩條線路用於電源供應和接地Vcc和GND。
通信協議：USB接頭使用特定的通信協議來管理數據的傳輸，在數據傳輸之前，主機和外部設備之間會進行握手協議，確定傳輸速率和其他參數。

當USB讀卡器連接到電腦或其他設備時，透過USB接頭進行通信，實現數據的傳輸和交流。


1. step1

   插入USB接頭
   將USB讀卡器的B型連接器插入到電腦或其他設備的對應USB接頭上。

2. step2

   電源供應
   一旦USB讀卡器與設備連接，將從設備獲取電源供應，USB接頭的Vcc線路提供所需的電力。

3. step3

   握手協議
   電腦和USB讀卡器之間將進行握手協議，以確定傳輸速率和其他相關參數，確保雙方準備好進行數據傳輸。

4. step4

   數據傳輸
   一旦握手協議完成，USB讀卡器可以將存儲在記憶卡中的數據通過USB接頭傳輸到電腦或其他設備上，或者將數據從設備寫入到記憶卡中。




USB讀卡器的數據傳輸原理



傳輸速度



• USB 2.0：最初的USB 2.0規範支持最高480 Mbps的傳輸速度，對於大多數應用來說已經足夠快速。
• USB 3.0和USB 3.1：USB 3.0規範引入了超級高速傳輸技術，最高傳輸速度可達到5 Gbps；USB 3.1規範進一步提升了傳輸速度，可達到10 Gbps，提供了更快的數據傳輸速率，特別是在處理大型檔案時能夠有效運用。



傳輸協議



• USB儲存協議（USB Mass Storage Protocol）：這是一種通用的儲存設備協議，允許設備以儲存設備的形式與主機進行通信；當USB讀卡器連接到主機時，主機將識別它為儲存設備，並使用USB儲存協議來進行數據的讀寫操作。
• USB人機介面設備協議（USB Human Interface Device Protocol）：用於USB讀卡器中的特殊功能，例如讀取智能卡或指紋識別，使USB讀卡器能夠與主機進行特定的人機介面交互。




USB讀卡器的核心組件



硬體組件	功能和作用	協同工作
控制晶片（Controller Chip）	控制和管理USB讀卡器的整個運作流程，包括數據傳輸和通信等。	控制晶片與主機之間通過USB接頭進行數據交流，協調其他組件的運作。
記憶卡插槽（Memory Card Slot）	提供插入和固定不同類型的記憶卡（如SD卡、MicroSD卡等）的插槽。	記憶卡插槽通過接觸點與記憶卡進行連接，允許數據在記憶卡和讀卡器之間進行讀寫。
電源（Power）	提供讀卡器所需的電力，通常從連接的主機或設備中獲取。	電源供應為讀卡器的其他組件提供所需的電力，確保正常運作。
控制按鈕（Control Button）	用於控制讀卡器特定功能的按鈕，如卡片讀取、數據寫入等。	通過控制按鈕，用戶可以執行特定的操作，例如啟動讀卡器的讀取功能或將數據寫入記憶卡。
LED指示燈（LED Indicator）	用於顯示讀卡器的狀態，如電源開關、數據讀取或寫入活動等。	LED指示燈提供視覺反饋，讓用戶知道讀卡器的工作狀態，例如是否已連接、數據讀寫是否在進行等。



USB讀卡器的發明過程



USB讀卡器的起源

USB讀卡器起源於智能卡技術和數位儲存卡的普及。在過去，數位設備使用各種不同的記憶卡格式，並且每種格式都需要對應的讀卡器來讀取和寫入數據，因此用戶需要擁有多個不同的讀卡器，這對於數位內容的交換和共享帶來了一定的不便，；早期的USB讀卡器通常是為了方便用戶讀取智能卡或數位儲存卡中的資料而開發的，隨著數位設備的普及和數據傳輸需求的增加，USB讀卡器也得到了更廣泛的應用。



早期USB讀卡器的限制和挑戰



• 速度限制：使用USB 2.0規範，其最高傳輸速度為480 Mbps，對於處理大型檔案或高清影片等需要大量數據傳輸的應用來說速度相對較慢。
• 兼容性問題：可能不支援所有種類的記憶卡。不同的記憶卡類型（如SD卡、CF卡、Memory Stick等）具有不同的插槽規格和通信協議，需要相應的讀卡器插槽和驅動程序支援。
• 驅動程序需求：需要安裝特定的驅動程序才能在操作系統上正常運作，可能導致操作系統相容性問題和使用者麻煩。
• 體積和設計：通常相對較大且外觀設計較簡單，可能佔用較多的桌面空間並不便攜。




關鍵的技術突破和創新



• USB接頭標準化：設備之間的連接和通信變得簡單和方便，為USB讀卡器的開發和使用提供了基礎。
• 集成電路技術：USB讀卡器的設計變得更小巧、更高效，設計師能夠將控制晶片、記憶卡插槽和其他硬體組件集成到一個小型的芯片中，從而實現高度集成化的USB讀卡器設計。
• 高速數據傳輸技術：隨著USB 3.0和USB 3.1等高速規範的推出，USB讀卡器的傳輸速度大幅提升，從而提供了更快速的數據讀寫能力。
• 多格式支援和兼容性：現代的USB讀卡器通常具有多個插槽，可以同時支援不同類型的記憶卡，如SD卡、CF卡、MicroSD卡等，使用戶能夠方便地讀取和寫入不同格式的記憶卡中的數據。
• 無線連接技術：隨著無線連接技術的進步，一些USB讀卡器開始提供無線連接功能，如藍牙或Wi-Fi，用戶能夠通過無線方式與讀卡器連接，從而實現更便捷和靈活的數據傳輸。



---

從早期USB讀卡器的限制和挑戰到現代的技術突破和創新，USB讀卡器經歷了巨大的發展和改進，提供了方便快捷的數據傳輸和存儲解決方案，使我們能夠輕鬆地共享和存取數據。此外，USB讀卡器的普及也為企業和品牌提供了一個宣傳和推廣的機會，透過USB禮品客製化，可以將USB讀卡器與企業品牌相結合，為客戶和合作夥伴提供實用且個性化的禮品，同時增強品牌形象和印象。採購易提供多樣化的USB客製化禮品，無論是作為個人使用還是企業推廣，USB讀卡器都具有廣闊的應用前景，值得我們進一步關注和探索。


在現代數字化的世界中，我們的生活和工作都與各種設備和數據密不可分，而每個設備也都有自己獨特的連接要求。USB集線器作為我們的忠實助手，能夠超越連接的界限，其重要性在於能夠同時擴展設備接頭，提供更多的連接選項和功能，無論是在家庭、辦公室還是旅行中，USB集線器都能夠解決我們面臨的連接問題，為我們帶來更大的便利性和效率。另外，USB禮品客製化為企業提供了獨特的品牌推廣機會，通過訂製具有自己標誌和功能的USB集線器，企業可以向客戶和合作夥伴展示他們的關懷和專業。




USB集線器的基本概念

USB集線器是一種裝置，用於擴展和連接USB接頭；作為一個中央化的連接點，將USB設備同時連接到一台主機或電腦上，在有限的USB接頭下擴展連接能力，並為用戶提供更多的接頭來連接各種外設和設備。

USB集線器的功能非常多樣化。首先，擴展USB接頭的數量，解決設備不足的問題，當電腦或設備的USB接頭不足時，使用USB集線器來同時連接多種USB設備，如鍵盤、滑鼠、印表機、攝像頭等。其次，USB集線器還具有數據傳輸的功能，通過高速USB接頭傳輸數據，快速傳輸文件、音檔、影片等數據，在辦公、創作和多媒體應用中扮演非常重要的角色。此外，USB集線器還可以用作充電器，為許多移動設備提供充電功能。智能手機、平板電腦、藍牙耳機等設備連接到USB集線器上，快速充電並確保設備在需要時保持充滿電。





USB集線器常見應用場所



家庭使用

現代家庭通常配備了許多娛樂設備，例如電視、音響系統、遊戲機等。USB集線器可以同時連接多種USB設備，如遊戲手柄、音響耳機等，提高娛樂體驗；而現今網際網路的活絡發展，特別是因應疫期時代的措施，越來越多的家庭都有作為家中辦公場所的地方，USB集線器可以用於連接電腦、印表機、掃描儀和其他辦公設備，擴展USB連接器，方便在家中工作和處理辦公事務。

許多電子產品需要定期充電，例如手機、平板電腦、藍牙耳機等，USB集線器可以同時為多種設備提供充電，使家庭中充電變得更加方便；USB集線器也可以連接如DVD播放器、投影機、音響接收器等，以連接USB儲存設備和播放媒體文件。在家中通常有多種設備需要連接到家庭網路，例如智能家居設備、監視器、網路設備等，USB集線器可以方便將這些設備連接到網路路由器或NAS（網路附加存儲）設備。





辦公使用

在辦公室中，許多人需要同時連接多種設備到電腦，例如影印機、掃描儀、外接硬碟等，USB集線器可以擴展電腦的USB連接器，提供額外的連接選項，提高工作效率；在會議室中，USB集線器可以用於連接投影機、會議麥克風、視訊鏡頭和其他設備，以便進行簡報、視訊會議和共享內容，確保順暢的會議進行。

在共享工作區中，許多人可能需要共用一個工作區域，USB集線器可以方便共享電腦、影印機、掃描儀和其他設備，讓不同的用戶能夠輕鬆連接和使用；而對於需要在不同地點工作的人來說，USB集線器可以連接筆記型電腦和其他設備，方便移動工作者在不同地方工作時使用多種設備。USB集線器可以也連接到外部顯示器或投影機，將內容從個人電腦或筆記型電腦上鏡到大螢幕上，方便進行簡報或展示。





旅行使用

手機、平板電腦、相機等，都是旅途中會攜帶的電子產品，USB集線器可以提供一些USB充電器，免去充電困擾，讓旅行更加便利；另外，我們在旅行時，可能需要相互連接手機、平板電腦、耳機、藍牙音箱等，使用USB集線器方便在旅行中享受音樂、觀看影片、共享照片等。

若需要從設備中傳輸數據，如將相機中的照片傳到筆記型電腦上進行備份，也能夠很方便將不同設備連接起來，進行快速和穩定的數據傳輸；當旅行中想要享受音樂或觀看電影時，USB集線器可以提供額外的音訊連接器，將耳機、音箱或其他音響設備連接到個人的設備上，提供更好的音樂和聲音體驗。





USB集線器的創新發展



高速數據傳輸



• USB 3.0和USB 3.1：USB 3.0和USB 3.1是現代USB集線器中常見的標準，帶來了顯著的數據傳輸速度提升；相比於傳統的USB 2.0，USB 3.0的傳輸速度提高了數倍，而USB 3.1更進一步提供了更高的傳輸速度和更低的延遲，使文件傳輸和數據傳輸更加快速和高效。
• USB Type-C™：USB Type-C™連接器是一種新的連接標準，具有可逆插頭設計和更高的傳輸速度；USB Type-C™集線器通常支援USB 3.1或更高版本，能夠實現更快的數據傳輸速度和更大的帶寬，此外，支援充電、影片輸出和音訊輸出等多種功能，為用戶帶來更全面的連接體驗。
• 多埠和高帶寬設計：隨著數據傳輸需求的增加，USB集線器開始提供更多的連接埠和更高的帶寬，以滿足同時連接多個設備和傳輸大容量數據的需求，有些USB集線器提供USB 3.0或USB 3.1連接埠，以實現同時高速傳輸多個設備的能力。
• 集線器與其他接頭的整合：USB集線器不僅僅支援USB接頭，還能與其他接頭進行整合，如HDMI、VGA、以太網等，進一步擴展連接選項和功能，使USB集線器成為一個更全面、更便利的多功能連接解決方案。



多功能性擴展



• 讀卡器：有些USB集線器集成讀卡器功能，支援各種記憶卡類型，如SD卡、TF卡、CF卡等，可以直接從相機、手機或其他設備讀取和傳輸照片、影片和其他文件，無需額外的讀卡器。
• 數據傳輸和影片輸出：USB集線器結合了數據傳輸和影片輸出功能，通過HDMI或其他接頭，將設備連接到外部顯示器或投影機，實現高品質影片和音訊輸出，提供更豐富的多媒體體驗。
• 網路連接：USB集線器提供以太網連接功能，可以通過有線網路連接到互聯網，提供更穩定和快速的網路連接，特別是在需要高速數據傳輸或網路遊戲的場景中。



小型化和便攜性



• 精巧的設計：設計師和製造商致力於開發更小巧的USB集線器，將其尺寸最小化，以便更方便攜帶和使用；透過精巧的設計和材料選擇，將USB集線器縮小至只有幾厘米甚至更小，易於放入口袋、包包或筆記型電腦袋中。
• USB Type-C™：USB Type-C™連接器不僅在傳輸速度和功能方面有所突破，也為小型化和便攜性提供了更好的解決方案；USB Type-C™連接器小巧且可逆插頭，不僅節省空間，而且方便攜帶，USB集線器就更加輕薄、便攜，適合於旅行、出差或隨身攜帶使用。
• 整合多功能性：創新的USB集線器除了提供多個連接埠，還包含如充電埠、讀卡器等，使USB集線器更加多功能，無需攜帶多種單一功能的設備，進一步節省空間和重量。



無線連接技術



• 藍牙連接：藍牙技術在無線連接中廣泛應用，並且已經在許多USB集線器中實現，透過藍牙連接，USB集線器可以與其他藍牙設備，如手機、平板電腦、耳機等進行無線通信，消除了有線連接的限制，使USB集線器更加便攜和靈活，並且可以更方便地連接和控制設備。
• Wi-Fi連接：有些先進的USB集線器還支援Wi-Fi連接，使其能夠直接連接到無線網路，可以方便地與其他連接到同一網路的設備進行數據傳輸和通訊，無需傳統的有線連接，在辦公室或家庭環境中特別有用，讓用戶可以更靈活地共享資源和進行合作。



智能化和自動化



• 自動辨識和切換：當連接新設備時，USB集線器可以自動識別設備並調整相應的設置，無需手動干預。
• 電源管理：自動識別設備的充電需求並提供適當的電力輸出，設備的充電效率更高，同時減少了能源浪費；有些USB集線器還具備節能功能，當設備不使用時自動進入睡眠模式，節省能源。
• 應用程式控制：通過相應的應用程式進行控制和設置，提供更多的功能和選項，例如設定連接埠、監測數據傳輸速度、管理設備連接等，智能化控制使用戶能夠更方便地管理和控制USB集線器。
• 智能化安全功能：包含內置防過電流和過電壓保護，以保護連接設備的安全。此外，有些USB集線器還具備數據加密和指紋識別等安全特性，以確保數據的安全傳輸和設備的安全使用。



USB集線器的商業應用



USB禮品客製化選項



• 客製化設計：USB集線器可以根據企業的需求進行客製化設計，例如印刷企業的標誌、品牌色彩或廣告語，突出企業的形象和品牌價值，同時增加收到禮物者的品牌認知度。
• 促銷和廣告活動：USB集線器可以作為促銷和廣告活動的禮品贈送給客戶和合作夥伴，除了提供實用的禮品，還能將企業的信息和促銷內容直接傳遞給收到禮物者，透過在USB集線器上印有企業的標誌和宣傳信息，有效提高品牌知名度和市場曝光。
• 客戶關係建立：將USB集線器作為商業禮品贈送給重要的客戶和合作夥伴，有助於建立和加強與他們的關係，展示了企業的關注和重視，同時提供一個實用的工具，提升客戶的滿意度和忠誠度。
• 品牌形象展示：通過在USB集線器上印有企業的標誌和設計，將企業的品牌形象展示給廣大受眾，當收到禮物者使用USB集線器時，品牌形象將被展示在日常生活中，增加品牌的曝光和記憶。



---

USB集線器作為一種重要的數據連接和擴展工具，在現代生活中扮演著關鍵的角色，從家庭到辦公場所，從旅行到娛樂，隨著科技的不斷發展，USB集線器不斷進行創新和改進。除了其實用性和功能性，USB集線器還具有商業應用的潛力。作為商業禮品，USB集線器可以通過客製化設計和品牌推廣，成為一個有效的品牌宣傳工具，同時增強與客戶和合作夥伴的關係。採購易提供多樣化USB禮品客製化的選項，將USB集線器作為一個獨特的禮品，用於品牌推廣和建立客戶關係，透過不斷的創新和應用，USB集線器將繼續在我們的生活中發揮重要的作用。


多媒體世代的運行，我們經常需要同時連接多個USB設備，但是，當遇到USB接頭不夠用時，USB集線器便成為了我們的救星。小巧而強大的設備，可以擴展USB接頭，同時連接多個設備，從而提供更多便利和效率；除了擴展接頭外，USB集線器還包含不同材質的選擇和多功能性，不僅僅是一個實用的工具，還可以作為USB禮品客製化成為一個時尚和個性化的配件，展現自己的品味和風格。



USB集線器介紹

USB集線器用於擴展和增加USB接頭的數量，可以同時連接多個USB設備到一個主機或計算機。作為一種中繼器，主要作用是擴展主機或計算機的USB接頭，提供更多的連接點，同時連接多個USB設備，如滑鼠、鍵盤、外接硬盤、影印機、數位攝影機等，提供了更多的彈性和便利，能夠更自由地管理和操作多個USB設備。

除了擴展接頭外，一些高端的USB集線器可能支援快速充電功能，讓移動設備可以更快速地充電；一些USB集線器還可能具有數據傳輸加速技術，提供更高的傳輸速度和效率。此外，部分USB集線器具有內置的記憶卡讀卡器，方便用戶讀取和傳輸記憶卡中的數據。





USB集線器的材質



常見的USB集線器材質



塑膠

具有輕巧、耐用、成本低廉的優點，並且可以製造出各種形狀和設計，通常適用於家庭和辦公環境，提供基本的連接功能。


金屬

金屬集線器具有優雅和耐用的外觀，提供更高的質感和保護性，有良好的散熱性能，能夠有效地降低集線器的工作溫度。金屬集線器適用於高要求的工作環境，例如工作室、創意空間或商務場所。


木材

木材集線器提供一種自然和獨特的外觀，常常結合著手工藝和設計感，較為細緻，適合用於家居辦公、藝術工作室或與自然環境相融合的場所。


矽膠/橡膠

矽膠或橡膠材質的集線器具有柔軟、耐用和防滑的特點，有彈性，能夠提供額外的保護，同時還能提供舒適的觸感，適用於移動設備和活動頻繁的場合。





USB集線器不同材質的比較



材質	優點	缺點	適用場所
塑膠	輕巧、成本低廉	較容易受到物理損壞	家庭、辦公環境
金屬	耐用、具質感	較重且價格較高	工作室、商業環境、高要求的工作場所
木材	自然、獨特外觀	較容易受潮、變形	家居辦公、藝術工作室、注重與自然環境融合的場所
矽膠/橡膠	柔軟、耐用、防滑	不具備金屬質感	移動設備、活動頻繁的場合



USB集線器功能



USB集線器優點和用途



• 擴展USB接頭：USB集線器可以提供額外的USB接頭，將一個USB端口擴展為多個，方便連接多個USB設備，如滑鼠、鍵盤、影印機、外部硬碟等，便無需頻繁更換USB設備，提高工作效率。
• 數據傳輸：USB集線器支持高速數據傳輸，可以實現快速而穩定的文件傳輸。將大容量文件快速從電腦傳輸到其他設備，或將照片、影片等媒體文件從相機或手機上傳到電腦，節省時間並提升效率。
• 充電功能：許多USB集線器還具有充電功能，可以為移動設備如智能手機、平板電腦、耳機等提供充電，不僅可以同時連接和使用多個設備，還可以確保保持充足的電量，方便在工作、旅行或娛樂時使用。




USB集線器的實用性



• 工作：在辦公室或工作場所中，USB集線器可以擴展電腦連接各種USB設備，使工作更加便捷；同時，高速數據傳輸功能可快速共享和傳輸文件，提高工作效率。
• 旅行：在旅行中時，USB集線器可以解決設備連接問題，使用單個USB端口連接多個設備，同時充電移動設備，旅途中也能輕鬆使用和管理各種設備。
• 娛樂：在家庭娛樂或聚會中，USB集線器可將電腦連接到音響系統、遊戲控制器或其他娛樂設備，享受更豐富的音頻和視頻體驗；同時，充電功能還可確保移動設備保持充足的電量，隨時分享和播放媒體內容。



選擇合適的USB集線器



接頭類型

目前最常見的是USB 2.0和USB 3.0接頭；USB 3.0具有更快的數據傳輸速度和更高的功率輸出能力，而USB 2.0則較為普遍且相容性更好，可以根據設備和需求，選擇相應的接頭類型。



插頭數量

考慮需要連接的USB設備數量，一般來說，集線器提供的插頭數量越多，就能同時連接更多的設備，提高工作效率。



數據傳輸速度

選擇USB 3.0或更高規格的集線器，可以確保快速傳輸大型文件或處理要求更高的媒體內容。



充電功能

若需要為移動設備充電，選擇具有充電功能的USB集線器，檢查集線器的功率輸出能力，確保其提供足夠的充電能力。



材質和外觀

根據個人偏好和使用環境，選擇適合的材質和外觀。常見的材質包括塑料、金屬、木材和矽膠/橡膠，可以考慮集線器的耐久性、外觀質感以及與工作或生活環境的協調性。




---

對於企業或團隊來說，USB集線器是一個理想的禮品選擇。USB禮品客製化不僅可以提升品牌的曝光度，還可以為客戶和合作夥伴提供實用的工具，以企業標誌或品牌設計訂製USB集線器，將企業形象融入其中，提升品牌價值和客戶忠誠度。採購易提供多樣化的客製化禮品，無論是個人使用還是企業禮品，USB集線器都是一個不可或缺的工具，多功能性和實用性使其成為現代生活中的必備配件，選擇一款適合的USB集線器，享受更順暢的連接體驗，提高工作效率，並方便地管理和充電電子設備。


數位化時代的來臨，USB集線器就像一根神奇的魔杖，當我們的設備和工具愈來愈多，需要更多的連接和擴展時，只要將多個USB接頭結合在一起，便輕鬆擁有更多的連接能力。您是否曾經想過，這些方便、小巧的USB集線器是如何製作而成的？透過了解USB集線器的製作過程，可以深入探討其中的技術原理和工藝，進一步認識其在生活中的重要性和廣泛應用；同時，USB禮品客製化的趨勢，當代人愈加注重個性化和訂製的需求，USB集線器作為一種實用又具有設計空間的產品，為禮品市場帶來了無限的可能性。




USB集線器的基本概念

USB集線器是一種裝置，用於擴展和連接多個USB接頭；作為一個中央化的連接點，將多個USB設備同時連接到一台主機或電腦上，在有限的USB接頭下擴展連接能力，並為用戶提供更多的接頭來連接各種外設和設備。

USB集線器的功能非常多樣化。首先，擴展USB接頭的數量，解決設備不足的問題，當電腦或設備的USB接頭不足時，使用USB集線器來同時連接多個USB設備，如鍵盤、滑鼠、印表機、攝像頭等。其次，USB集線器還具有數據傳輸的功能，通過高速USB接頭傳輸數據，快速傳輸文件、音檔、影片等數據，在辦公、創作和多媒體應用中扮演非常重要的角色。此外，USB集線器還可以用作充電器，為許多移動設備提供充電功能。智能手機、平板電腦、藍牙耳機等設備連接到USB集線器上，快速充電並確保設備在需要時保持充滿電。





USB集線器的製作流程



材料和工具的準備



材料

USB連接器：根據需求選擇USB 2.0或USB 3.0等規格的連接器。
集線器主體：可以使用塑膠或金屬等材料製作集線器的外殼。
電路板（PCB板）：作為集線器的主要電子元件安裝基板。


工具

焊接工具：包括焊接筆、焊錫線、焊接站等，用於連接電子元件和電路板。
剪線器和剝線器：用於修剪和剝開電線的工具，以便進行連接和焊接。
螺絲刀和螺絲批：用於固定集線器主體和連接器。
測量工具：如尺子、卡尺等，用於確保元件和電路板的精確度。





電路設計和零件選擇



電路設計

根據USB集線器的功能需求和規格，進行電路設計，包含確定USB接頭的數量、傳輸速度、電源要求等，並且考慮集線器的特殊功能，如快速充電、數據傳輸速度等，並相應地設計電路，後使用專業的電路設計軟件繪製和模擬電路圖，確保設計的準確性和可靠性。


零件選擇

根據電路設計，選擇適合的電子元件和零件，包含晶片、電容、電阻、電感等。需要考慮元件的品質、性能和可靠性，選擇知名品牌的元件，確保集線器的品質和穩定性，特別注意元件的尺寸和腳位佈局，確保其能夠適配到所選擇的電路板上。





PCB設計和製造



PCB設計



1. step1

   使用專業的電路板設計軟件，將電路圖轉換為PCB佈局圖。

2. step2

   確定PCB的尺寸、層數和布線規則，以滿足USB集線器的需求和規格。

3. step3

   安排電子元件的位置，確保其與電路圖的連接正確且電路通暢。

4. step4

   進行信號和電源平面的規劃，以減少干擾和電磁干擾。



PCB製造



1. step1

   根據設計的PCB佈局圖，生成Gerber文件，用於製造PCB板。

2. step2

   將Gerber文件提交給PCB製造商，選擇合適的製造流程和材料。

3. step3

   PCB製造商將使用化學方法、鍍銅、刻蝕等步驟，製作出具有電路銅層和絕緣層的PCB板。

4. step4

   在PCB板上添加絲印、焊盤和其他特殊要求，以便後續元件安裝和焊接。



考慮因素



• PCB的尺寸和形狀：根據USB集線器的外殼設計，確定PCB的尺寸和形狀，以確保與外殼的配合。
• 元件布局和連接：確保元件的位置和連接符合電路圖，並且易於後續的元件安裝和焊接。
• 信號完整性：設計PCB時，需要考慮信號的走線路徑和電源平面的規劃，以確保信號的穩定性和完整性。
• PCB製造流程和材料選擇：選擇合適的PCB製造商，並確保使用高質量的材料和製造流程。



組件焊接和組裝



1. step1

   元件準備
   確保所有需要的電子元件和組件已準備就緒，包括USB連接器、電容、電阻等；檢查元件是否符合規格和要求，確保它們的品質良好且與PCB設計相匹配。

2. step2

   焊接
   使用適當的焊接工具，如焊接筆、烙鐵等，將電子元件焊接到PCB板上的焊盤上；根據焊接方式，可以選擇手工焊接或使用表面貼裝技術（SMT）。

3. step3

   測試和調試
   焊接完成後，進行測試和調試，以確保USB集線器的正常運作；測試包括檢查連接器的連接性、確保信號和電源正常通過，以及檢測可能的故障或問題。

4. step4

   外殼組裝
   根據設計，選擇合適的外殼或外殼部件，並進行組裝；確保外殼與PCB板的配合良好，且具有良好的外觀和結構強度。



注意事項



• 焊接技術：選擇適合的焊接方式，根據元件和PCB的要求進行焊接。
• 焊接溫度和時間：控制焊接的溫度和時間，避免損壞元件或PCB。
• 測試和調試：進行全面的測試和調試，以確保USB集線器的正常運作。
• 外殼選擇：選擇外殼或外殼部件，確保與PCB的配合和整體外觀。



測試和品質控制



電氣測試

使用適當的測試設備對USB集線器進行電氣測試。測試連接器的連接性，確保所有接頭正常工作；測試信號傳輸的穩定性和速度，以確保數據的可靠傳輸。


功能測試

測試USB集線器的各種功能，例如數據傳輸、充電、連接外部設備等，確保集線器在不同情況下的正常運作，如連接多個設備、同時進行數據傳輸等。


品質控制

檢查焊接是否正確且牢固，避免接觸不良或鬆動的問題；檢查外殼組裝的品質，確保外觀完好無損，無明顯的缺陷或瑕疵；檢查產品的標記和標識是否正確，確保符合相關標準和要求。


可靠性測試

模擬不同的使用條件和環境，確保USB集線器在長期使用和各種條件下的穩定性和可靠性，測試抗震、抗壓、抗磁等特性，以確保在實際使用中的耐久性和可靠性。



USB集線器的關鍵技術



USB接頭標準和規範



• USB接頭標準：USB（Universal Serial Bus）接頭是一種用於連接電腦和外部設備的通用接頭標準，最常見的USB接頭標準包括USB 1.1、USB 2.0、USB 3.0和USB 3.1，每個版本都有不同的傳輸速度和功能。
• USB規範：USB規範確定了USB接頭的硬體和軟體要求，包括電氣特性、信號傳輸協定、連接器類型和尺寸等，確保不同設備之間的互通性和相容性。
• USB控制器：USB集線器內部的USB控制器負責管理數據的傳輸和控制訊號的流向，可以是單獨的晶片或集成在集線器的主控制板上。
• 電源管理：USB集線器需要提供適當的電源供應給連接的設備，並確保每個設備獲得足夠的電力。
• 數據傳輸協定：USB集線器使用USB協議進行數據傳輸，不同的USB版本支援不同的傳輸速度和協議，例如USB 2.0支援高速（480 Mbps）和全速（12 Mbps）傳輸。



電路設計和信號處理技術



• 電路設計：USB集線器的電路設計包括連接器的配置、電源電路、數據傳輸線路等，正確的電路設計可以確保信號的穩定性和可靠性，以及適當的電源供應。
• 信號處理：USB集線器涉及處理數據和控制訊號的傳輸，包含對USB數據信號的放大、驅動和解碼，以及控制訊號的處理和管理；信號處理技術的優化可以提高數據傳輸的速度和可靠性。
• 線路保護：USB集線器需要具備線路保護功能，以防止過電壓、過電流和短路等情況對設備和電路的損壞，包含使用保護元件如保險絲、瞬態電壓抑制器等，以及合理的線路設計來減少損壞風險。
• 噪音抑制：在USB集線器的電路中，噪音可能對信號品質和傳輸速度產生負面影響，因此，噪音抑制技術是關鍵的技術之一，包含使用適當的濾波器、接地設計等方法，以減少噪音的干擾。



電源管理和過電流保護技術



電源管理

USB集線器需要能夠提供穩定和可靠的電源供應給連接的設備，電源管理技術涉及對電源的控制、調節和監測，以確保正確的電壓和電流輸出，可以通過使用穩定的電源元件、電源管理IC和合理的電路設計來實現；適當的電源管理能夠使USB集線器和連接設備的穩定運行，同時最大程度地減少能源浪費。


過電流保護技術

USB集線器需要具備過電流保護功能，以防止過大的電流對設備和電路造成損壞，過電流保護技術通常通過使用保險絲、電流限制器和電流檢測器來實現。當檢測到異常高電流時，保護電路會迅速切斷電路，以保護設備的安全性，可防止因過電流而引起的電路損壞和火災危險。


---

USB集線器作為一種重要的連接設備，製作過程和技術是為了滿足現代數據連接需求的重要一環，從材料和工具的準備，到電路設計和製造，再到組件焊接和組裝，以及最後的測試和品質控制，每個步驟都是為了確保USB集線器的功能和可靠性。採購易提供多樣化的客製化禮品，企業可以根據客戶需求進行USB禮品客製化，訂製具有獨特標識和功能的USB集線器，作為品牌推廣和禮品贈送的選項，無論是在家庭、辦公還是商業場景中，USB集線器都是一個重要且不可或缺的連接解決方案。
